اصول انتخاب میکروفن قسمت اول

/ ۱۳۹۷/۱۱/۱۴ / بدون دیدگاه

اصول انتخاب میکروفن

الگوی قطبی هر میکروفن، توانایی آن را در حذف صداهایی که از یک جهت مشخص می‌آیند، به وضوح نشان می دهد. محدوده‌ای که در آن میکروفن کاملاً صدا را حذف می‌کند، نقطه “صفر” میکروفن نامیده می‌شود. نقطه صفر میکروفن کاردیوئید دقیقاً در پشت آن واقع است.



پترن میکروفون

میکروفن سوپرکاردیوئید یا میکروفنی با شکل دریافت لاله ای (lobar) دارای نقاط صفری در دو طرف انتهایی خود است.

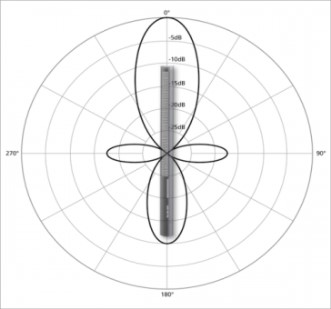

پترن میکروفون های لوبار

دانستن نقطه صفر هر میکروفن در کارگذاشتن آن نسبت به بلندگوها ی ردیفی (array) و سایر میکروفن ها؛ اهمیت زیادی دارد.

نقشه‌های الگوی قطبی

 نمودارهای پاسخ قطبی؛ همان‌گونه که در تصویر می‌بینید، چگونگی دریافت صدا توسط میکروفن را در فرکانس‌های مختلف نشان می‌دهد. با مقایسه اندازه و شکل دریافت فرکانس‌های مختلف، می توان شناخت خوبی از پاسخ خارج از محور میکروفن پیدا کرد و یا رفتار آن را با فرکانس‌هایی که از زوایای گوناگون به کپسول برخورد می‌کنند؛ مورد بررسی قرار داد.

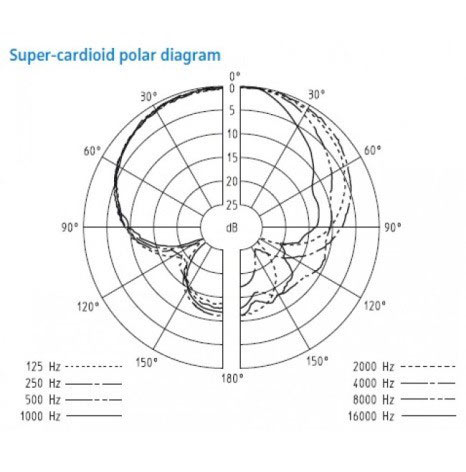

دیاگرام میکروفون سوپر کاردیود

نمودار پاسخ قطبی هنگامی رسم می شود که میکروفن در مرکز نقشه و رو به زاویه صفر درجه قرار داشته باشد. به منظور جلوگیری از بهم ریختگی نقشه قطبی، فقط یک طرف هر فرکانسی نشان داده می شود، حتی اگر الگوی آن متقارن (symmetrical) باشد. بطور کلی میکروفن های جهتی (directional) در فرکانس های پایین تر، میل زیادی به همه جهتی (omnidirectional) شدن دارند. علت این امر طول موج کوتاه تر فرکانس های بالا نسبت به فرکانس های پایین است و  جهت انتشار فرکانس های بالا را نیز راحت تر می توان کنترل کرد.

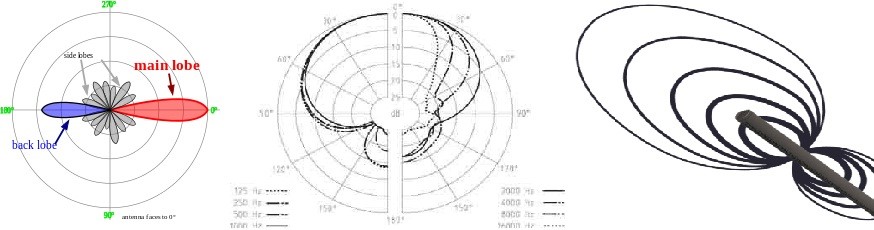

دیاگرام میکروفون

 دینامیک یا خازنی

 اولین نکته ای که قبل از انتخاب میکروفن و با توجه به شکل کار مورد نظر باید به آن توجه کنیم؛ دینامیک یا خازنی بودن میکروفن است. درون هر میکروفنی یک مبدل قرار دارد. مبدل صدا را دریافت کرده و آن را از شکلی به شکل دیگر در می آورد. مبدل میکروفن انرژی آکوستیکی را به انرژی الکتریکی تبدیل می کند. مبدل های میکروفن یکی از دو نوع مبدل های دینامیک یا خازنی هستند.

 میکروفن های دینامیک

 این نوع میکروفن ها به دو گروه روبانی (ribbon) و سیم پیچ متحرک (moving coil) تقسیم می شوند. تمامی میکروفن های دینامیک، سیم پیچ متحرک کارآمدی دارند. این سیم پیچ متصل به دیافراگم، درون یک میدان مغناطیسی قرار دارد. امواج صوتی فشار هوایی را که در آن حرکت می کنند، تغییر می دهند. این اتفاق باعث ارتعاش دیافراگم شده و سیم پیچ متصل به آن درون میدان مغناطیسی به حرکت در می آید و در نتیجه ولتاژی در آن القاء می شود که متناسب با فشار صوتی است. این سیگنال متوازن را که مقاومت کمی دارد می توان مستقیماً به ورودی میکروفنِ دستگاه ضبط صوت یا میکسر صدا متصل کرد، بدون این که میکروفن احتیاج به مدار الکترونیک یا ولتاژ تغذیه داشته باشد. میکروفن های سیم پیچ متحرک بسیار مقاوم و قابل اطمینان هستند. بنابراین از آنها می توان در موقعیت های سخت به راحتی استفاده کرد. کاربرد اصلی این میکروفن ها در گزارشگری و اجراهای زنده است.

 میکروفن‌های خازنی و خازنی الکترت

مبدل خازنی از دو صفحۀ خازن تشکیل می شود. صفحۀ جلویی که نقش دیافراگم را بازی می کند، به تغییرات فشار آکوستیکی واکنش نشان می دهد و صفحه دیگر ثابت است. شارژی الکتریکی با توجه به نوع طراحی به صفحه متحرک یا ثابت اعمال می شود. حرکت دیافراگم که بخاطر فشار آکوستیکی روی می دهد باعث تغییر ظرفیت بین دو صفحۀ خازن شده و در نتیجه ولتاژی که متناسب با سیگنال آکوستیکی است، تولید می شود.

الکترودهایی که در میکروفن های خازنی الکترت (pre-polarized) بکار می روند از مواد مصنوعی مخصوصی ساخته شده اند. این مواد می توانند به طور دائمی شارژی الکتریکی را در خود ذخیره کنند که این شارژ همواره در ماده الکترت می ماند. باید توجه داشت که هیچ ولتاز اکسترنال پلاریزه نمی تواند در مدار میکروفن باقی بماند. برخلاف میکروفن دینامیک، میکروفن های خازنی الکترت را می توان در اندازه های خیلی کوچک ساخت. این خصوصیت باعث شده تا میکروفن های یقه ای مینیاتوری و کپسول های ماژولار ظریفی طراحی شوند. میکروفن های خازنی الکترت از فانتوم پاور ۴۸ ولت (P 48) برای تغذیه پیش تقویت کننده خود استفاده می کنند.

مزایای میکروفن های دینامیک

  • استحکام
  • نویز ذاتی کم
  • قیمت ارزان
  • عدم نیاز به ولتاژ تغذیه
  • تاثیر پذیری کم در مقابل تغییرات حرارتی و تداخل فرکانس های رادیویی (RF)

معایب میکروفن‌های دینامیک

  • حساسیت و سطح خروجی کم
  • عدم واکنش مناسب به صداهای آنی
  • حجم و وزن زیاد

مزایای میکروفن‌های خازنی

  • حساسیت زیاد
  • پاسخ فرکانسی بهتر
  • واکنش مناسب به صداهای آنی
  • امکان داشتن چندین الگوی دریافت
  • قابلیت استفاده در اکثر کاربردها

معایب میکروفن‌های خازنی

  • نویز ذاتی بالا
  • قیمت گران
  • نیاز به منبع تغذیه
  • حساس در مقابل تغییرات حرارتی ، ضربه و تداخل RF

زاویه دریافت میکروفن‌های خازنی با الگوهای مختلف

  • پوشش میکروفن همه جهتی ( °360 omni-directional)
  • پوشش میکروفن دو جهتی (bi-directional) از روبرو و پشت کپسول
  • پوشش میکروفن کاردیوئید، °160 همراه با دریافت کمی از پشت میکروفن
  • پوشش میکروفن با الگوی دریافتی لاله ای lobar) 140) درجه همراه با تضعیف زیاد صداهای خارج از محور

زاویه دریافت میکروفن‌



منبع : انجمن صدای سینمای ایران
